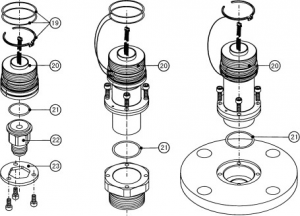

擴散硅壓力變送器的組成

硅單晶材料在受到外力作用產生極微小應變時(一般步于400微應變)，其內部原子結構的電子能級狀態會發生變化，從而導致其電阻率劇烈變化(G因子突變)。用此材料制成的電阻也就出現極大變化，這種物理效應稱為壓阻效應。利用壓阻效應原理，采用集成工藝技術經過摻雜、擴散，沿單晶硅片上的特點晶向，制成應變電阻，構成惠斯凳電橋，利用硅材料的彈性力學特性，在同一切硅材料上進行各向異性微加工，就制成了一個集力敏與力電轉換檢測于一體的擴散硅傳感器。給傳感器匹配一放大電路及相關部件，使之輸出一個標準信號，就組成了一臺完整的擴散硅壓力變送器。

概述

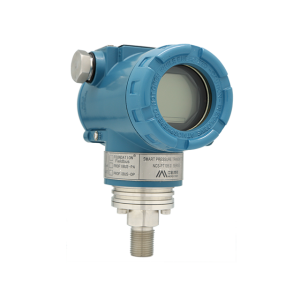

NCS-PT105IIS系列擴散硅壓力變送器采用具有國際先進、成熟、可靠的壓阻式硅壓力傳感器，結合先進的微處理器技術和數字化電容測量技術精心設計而成。內部微處理器的強大功能和高速運算能力使其具備了智能化、高精度、高可靠和零點穩定等優良品質；液晶顯示模塊能夠顯示壓力、溫度、電流等多種物理量；案件操作可實現零點遷移、量程設定等多種功能，易于現場調試。

NCS-PT105IIS系列擴散硅壓力變送器支持HART、FF、PA、DP可以測量壓力、差壓、液位、流量等多種工業參數，可以廣泛應用于是有化工、電力、冶金等行業。

擴散硅壓力變送器的工作原理

被測介質的壓力直接作用于傳感器的膜片上，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。

優異的性能

精度等級：±0.075%滿量程

長期穩定性：12個月內為最大量程的±0.1%

靈活性

壓力種類選擇（表壓、絕壓）

可通過磁棒、手操器、上位機軟件設定參數

可靠性

自我檢測能功能（傳感器、存儲器、通信）

自動補償功能（環境溫度補償、傳感器輸入線性化）

軟件、硬件故障報警功能

組態保護：EEPROM寫保護功能

多協議

支持HART、FF、PA協議

提供完整的DD、EDD、GSD、CFF等電子集成文件
